SiLM27624
双通道 30V, 5A/5A 高速低边门极驱动器
样片申请
SiLM27624 Datasheet SiLM27624LN Datasheet SiLM27624-AQ Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SiLM27624 系列是双通道高速低边门极驱动器,它可以有效驱动MOSFET和IGBT等功率开关。SiLM27624(H/L/M)采用一种能够从内部极大的降低击穿电流的设计,将高峰值的源电流和灌电流脉冲提供给电容载,以实现轨到轨的驱动能力和典型值仅为20ns的极小传播延迟。

SiLM27624能够提供 5A 的峰值源电流和 5A 的峰值灌电流,同时提供三种不同的UVLO选项(4.2V/8.5V/12.5V)。


产品特性

两路独立的门极驱动

5A 的峰值源电流和 5A 的峰值灌电流能力

快速的传播延时(典型值为 20ns)

快速的上升和下降时间(典型值为 7ns 和 6ns)

4.5V 到 30V 的单电源范围

VDD 欠压闭锁功能

兼容 TTL 和 COMS 的输入逻辑电压阈值

输入端能承受负 5V 的电压

两通道之间最大值为 2ns 的匹配延时

支持两通道的并联来获得更高的驱动电流

输入浮空时输出保持为低

工作温度范围为 -40°C 到 150°C

提供 SOP8 和 MSOP8-EP 的封装选项

安规认证

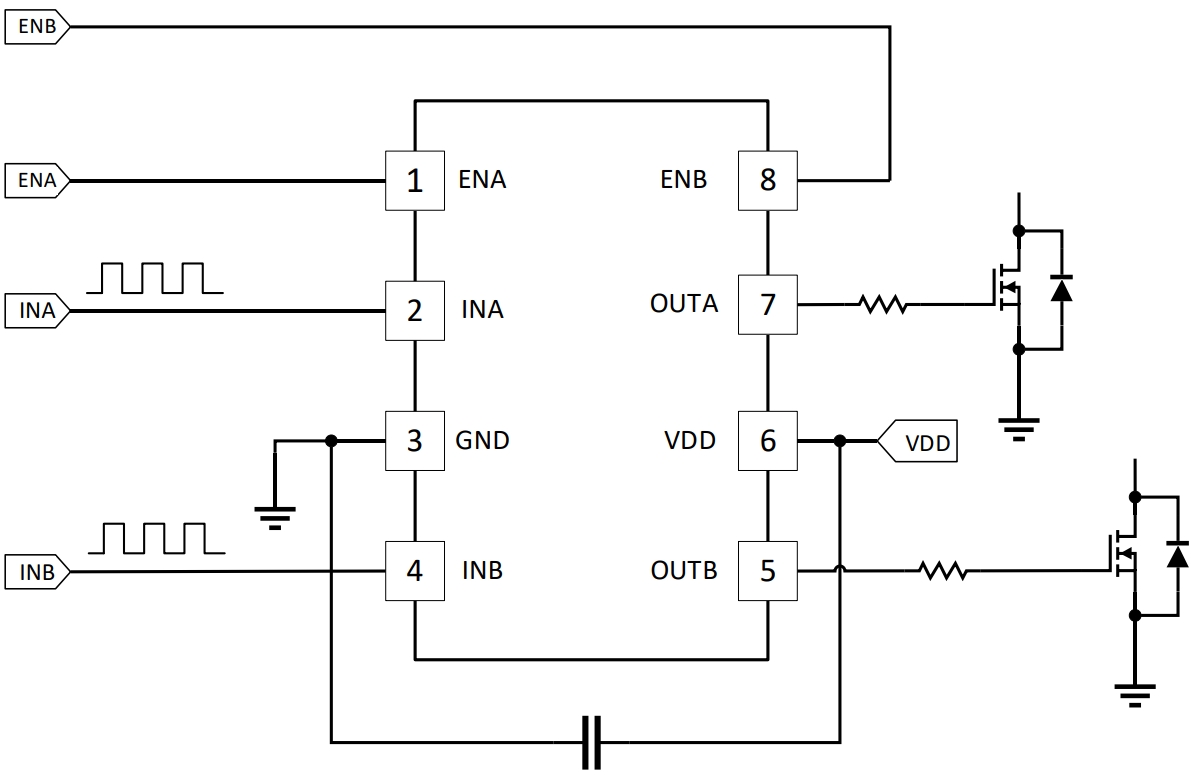

典型应用图


产品参数表

展开过滤器
Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay(ns) Tr/Tf Typ. (ns) Operating Temp(℃) Package Group Packing/QTY
SiLM27624LCA-DGMOSFET/IGBT/GaN5.0/5.04.5-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624MCA-DGMOSFET/IGBT/GaN5.0/5.09.0-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624HCA-DGMOSFET/IGBT/GaN5.0/5.013.5-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624LGB-DGMOSFET/IGBT/GaN5.0/5.04.5-3020/207/6-40 ~ 125MSOP8-EPReel/4000
SiLM27624MGB-DGMOSFET/IGBT/GaN5.0/5.09.0-3020/207/6-40 ~ 125MSOP8-EPReel/4000
SiLM27624HGB-DGMOSFET/IGBT/GaN5.0/5.013.5-3020/207/6-40 ~ 125MSOP8-EPReel/4000
SiLM27624LNCA-DGMOSFET/IGBT/GaN5.0/5.04.5-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624LCA-AQMOSFET/IGBT/GaN5.0/5.04.5-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624MCA-AQMOSFET/IGBT/GaN5.0/5.09.0-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624HCA-AQMOSFET/IGBT/GaN5.0/5.013.5-3020/207/6-40 ~ 125SOP8Reel/2500
SiLM27624LGB-AQMOSFET/IGBT/GaN5.0/5.04.5-3020/207/6-40 ~ 125MSOP8-EPReel/4000
SiLM27624MGB-AQMOSFET/IGBT/GaN5.0/5.09.0-3020/207/6-40 ~ 125MSOP8-EPReel/4000
SiLM27624HGB-AQMOSFET/IGBT/GaN5.0/5.013.5-3020/207/6-40 ~ 125MSOP8-EPReel/4000
